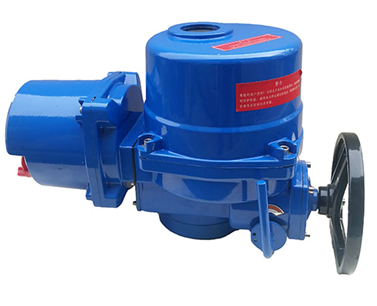

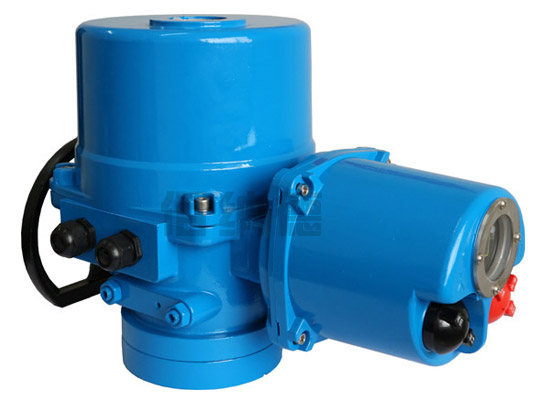

APK-QT阀门电动装置简介：

QT系列部分回转阀门电动装置是天津澳托克在综合国内外同类产品特点的基础上新研制的一种独立式部分回转产品。我司在充分了解国内外同类产品先进技术的前提下，根据国内工业控制系统特点自主研发制造该产品，并严格执行国家标准。目前我公司生产的NAC部分回转包括直连式、底座式两大类，控制方式有开关型，调节型，分体式等多种型式。

详细资料：

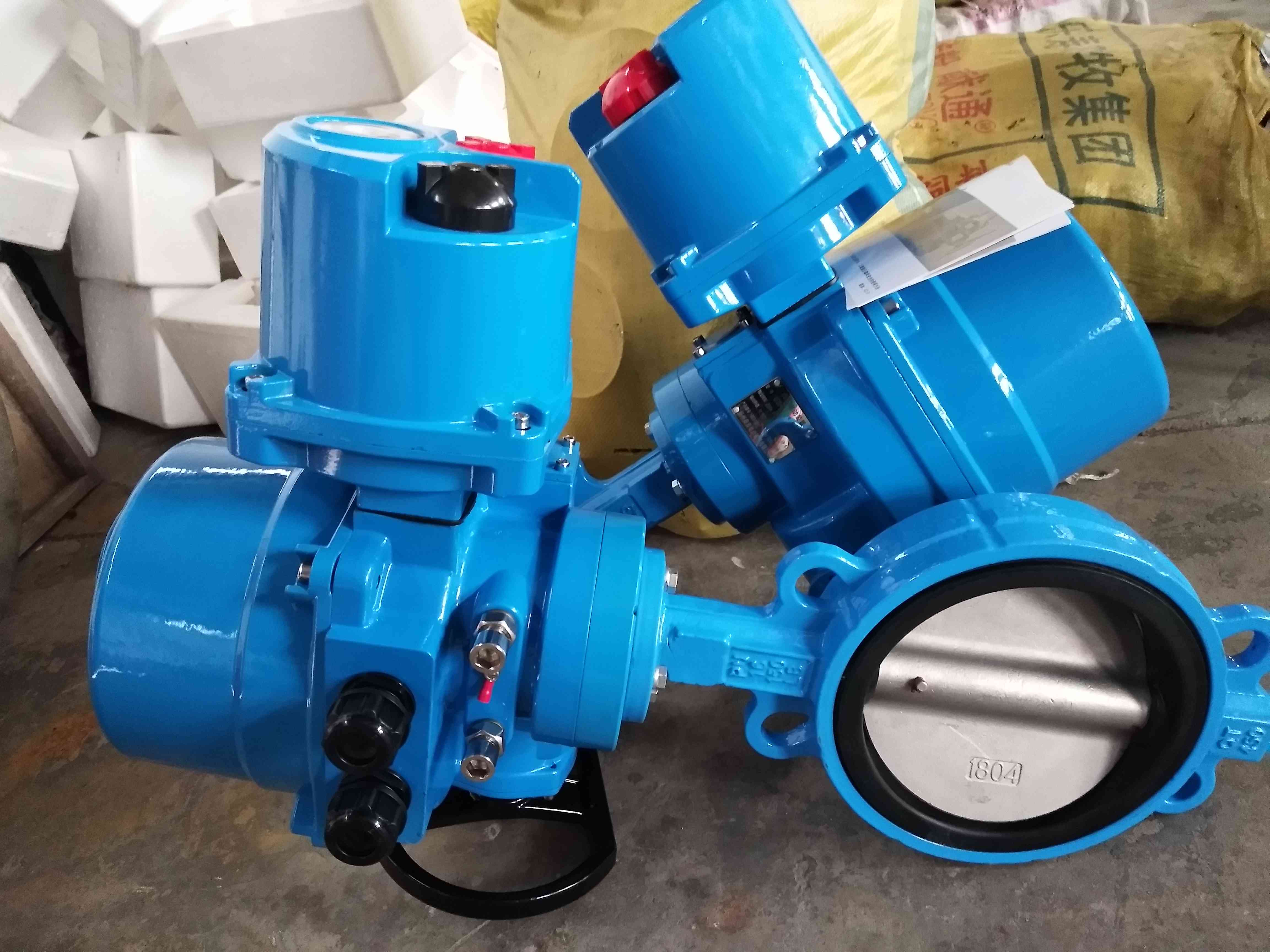

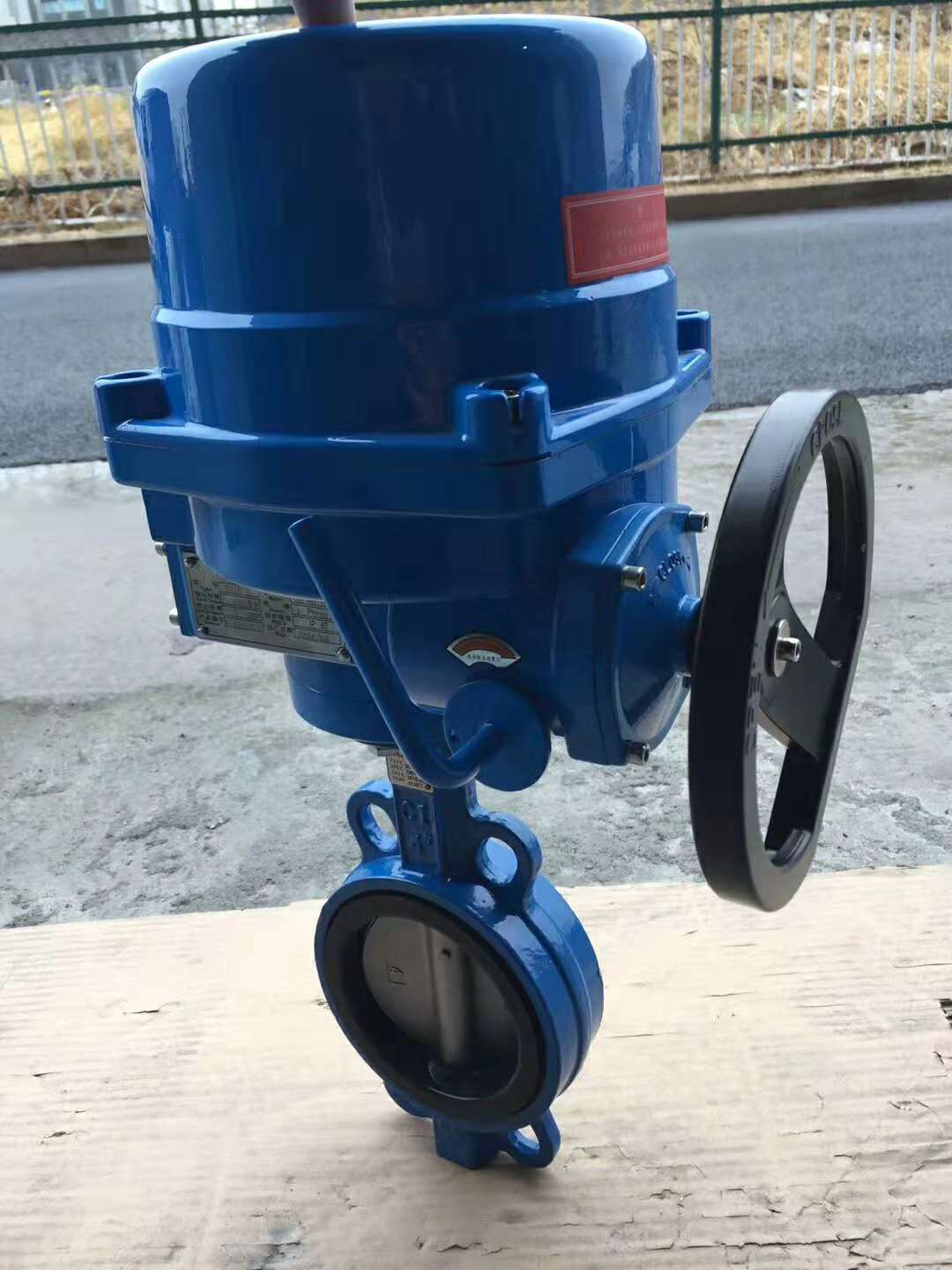

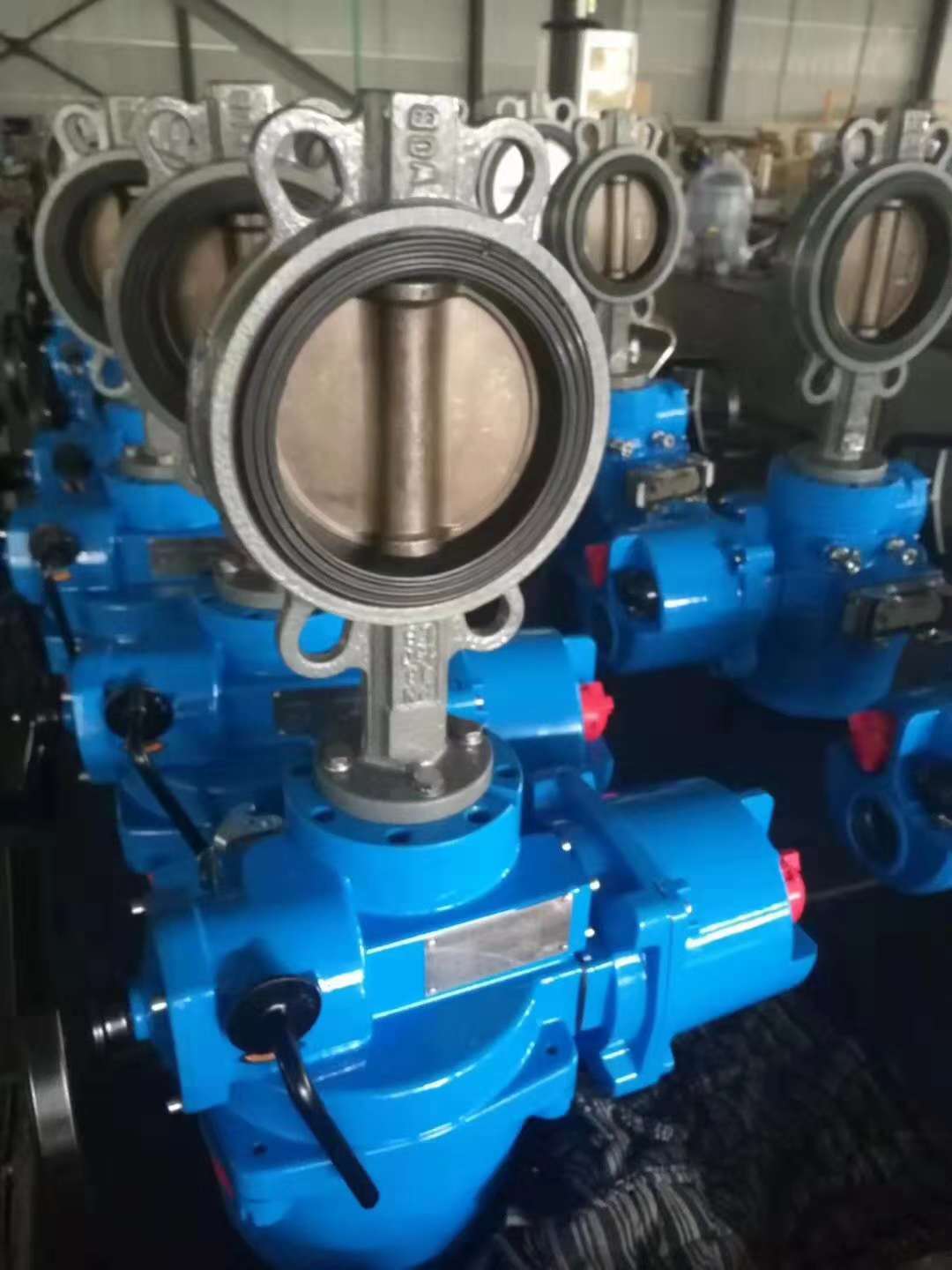

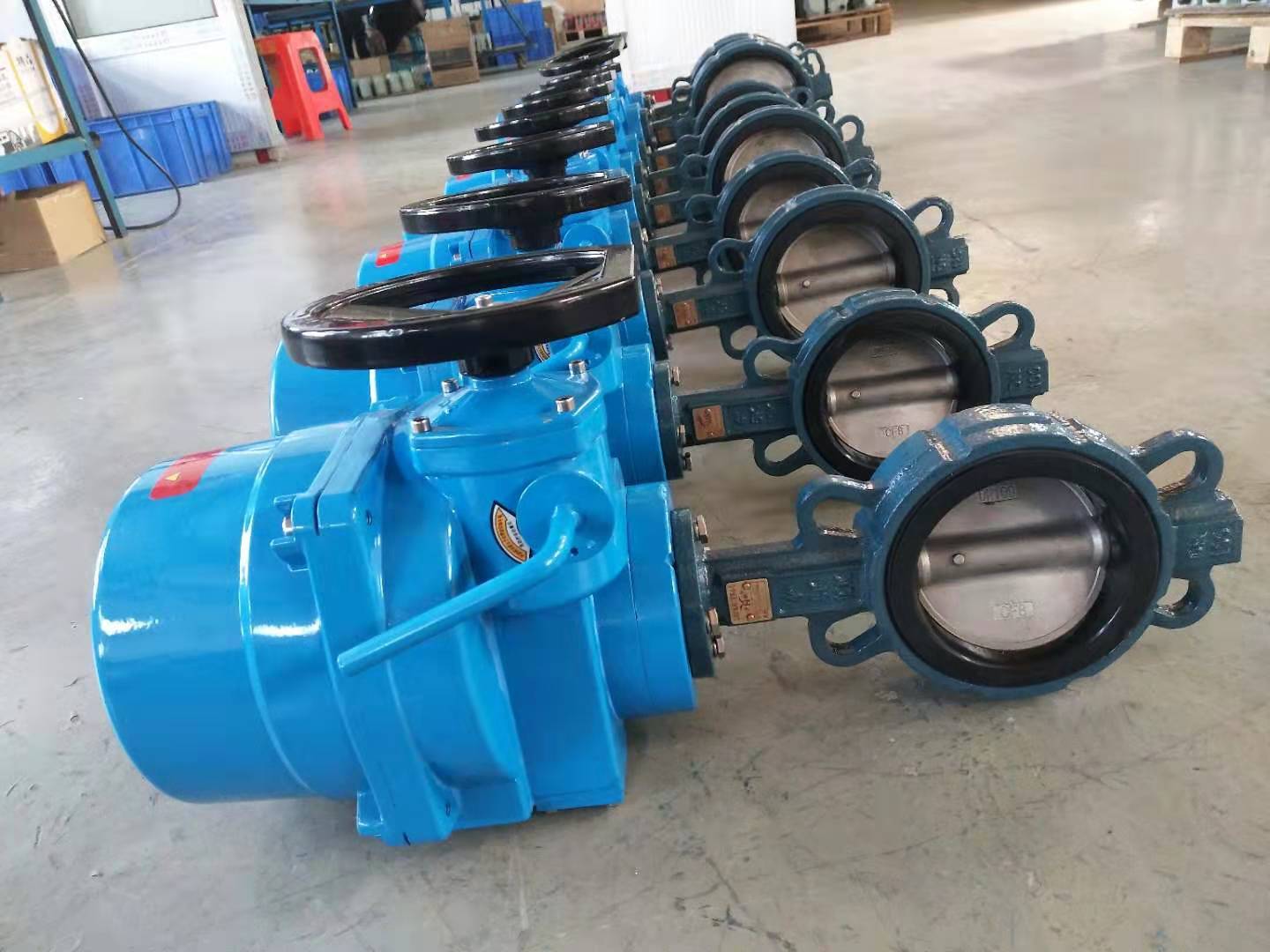

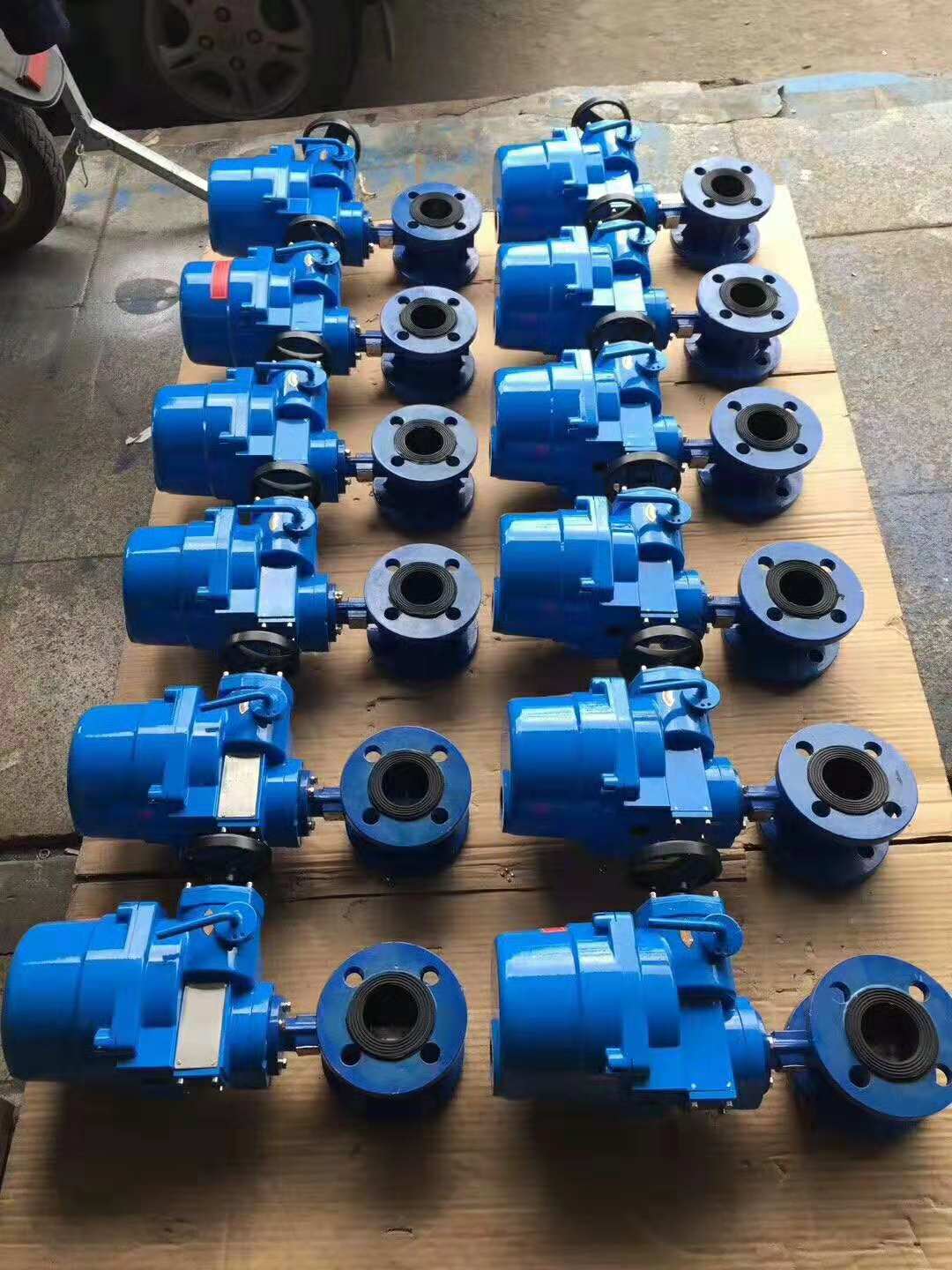

APKQT阀门电动装置是角行程电动执行机构，采用涡轮、蜗杆减速、具备锁定功能。QT执行器分为普通开关型、调节型、防爆型，等几种规格，可根据现场使用要求来选择增加不同模块，来实现管路的安全启闭控制，也可以通过手动选择执行器的现场控制模式及远程控制模式，也可以选择手动或者电动操作模式适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门，用于阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。该产品的防护等级为IP67，隔爆型产品（型号中有Ex）的隔爆等级为dⅡBT4。

一   机械特点:

1、外 壳: 铝合金外壳经过氧化处理，聚酯粉末外涂层，可以适应各种严酷的工况；

2、传动机构: 具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩；

3、自锁功能: 双蜗轮蜗杆机构具有自锁功能，防止反转；

4、电 机: 特殊设计的感应电机，内置热保护开关，防止电机过热，绝缘等级为F级；

5、外部机械限位: 阻止限位开关失效时超行程；

6、力矩开关: 当阀门力矩过大时提供过载保护，开、关力矩各一个；

7、限位开关: 可精确定位阀门位置，辅助开关可提供干接点信号；

8、接线端子: 弹簧压紧的接线端子，接线牢固，可在振动环境中使用；

9、干燥器: 干燥器可以防止水气冷凝

10、离合机构:合上切换手柄可进行手轮操作，通电时自动复位

11、手轮:带手轮操作，可在停电或紧急时对阀门进行开启或关闭。

二   电气特点:

1、自动鉴别相序、断相保护；

2、远控采用DC24V电压等级；

3、方便灵活的用户接线方式；

4、现场按钮灯盒旋钮采用不穿透设计，提高整机密封特性；

5、5个无源触点指示电动装置工作状态，方便DCS系统对电装的监控；

6、设置电动装置监视继电器，为DCS系统提供综合故障信号；

7、转换旋钮根据需要可以用普通挂锁锁定，防止误操作。
